ДТЭК/ОСР изменил чередование фаз после ремонта: что делать владельцу инвертора, насоса или теплового насоса

Одной из возможных причин является то, что во время ремонта линии оператор системы распределения — ОСР, например ДТЭК, — поменял местами две фазы. В результате изменилось направление их чередования.

Главный ответ для бытового потребителя

Оператор системы распределения должен обеспечить бытовому потребителю:

• предусмотренное договором количество фаз;
• нормативное фазное и межфазное напряжение;
• нормативную частоту;
• допустимую несимметрию трёхфазного напряжения;
• другие установленные показатели качества электрической энергии.

В то же время в общих нормах для бытового присоединения нет отдельного гарантированного показателя, который обязывал бы ОСР после каждого ремонта сохранять именно то направление чередования фаз, к которому ранее было подключено частное оборудование.

Поэтому сообщение инвертора Phase sequence, Reverse phase или Phase rotation error является основанием проверить сеть, но само по себе не даёт бытовому потребителю права требовать повторной раскопки кабеля, переделки муфты или реконструкции линии ОСР.

Что именно гарантируют нормы качества электроэнергии

Кодекс систем розподілу требует, чтобы характеристики напряжения в точке присоединения соответствовали действующим нормативным требованиям, в частности ДСТУ EN 50160:2023.

Контролируются, в частности:

• величина напряжения;
• частота;
• провалы и прерывания напряжения;
• фликер;
• гармонические искажения;
• несимметрия трёхфазного напряжения.

Однако контроль качества напряжения не следует автоматически приравнивать к гарантии неизменности «исторического» чередования фаз в конкретном частном доме.

Если все три фазы присутствуют, напряжение соответствует нормам, опасной несимметрии нет, а конкретная фазная привязка не закреплена документацией, ОСР может считать свою сеть технически исправной, даже если частный инвертор или двигатель рассчитан на другое направление чередования.

Влияет ли категория надёжности электроснабжения

Категории надёжности электроснабжения — I, II и III — непосредственно не устанавливают различных гарантий чередования фаз.

Они определяют прежде всего:

• количество независимых источников питания;
• необходимость резервного ввода;
• допустимую продолжительность перерыва электроснабжения;
• необходимость автоматического ввода резерва — АВР;
• требования к автономному или аварийному питанию.

Однако более высокая категория надёжности косвенно влияет на ситуацию. Больница, метрополитен, объект критической или оборонной инфраструктуры может иметь два и более ввода, генераторы, АВР, релейную защиту, трансформаторы и подробную оперативную документацию.

В таких схемах соответствие L1, L2 и L3, взаимная фазировка вводов и условия переключения между источниками могут быть закреплены проектной, исполнительной или оперативной документацией.

Если после ремонта фактическая фазировка перестала соответствовать утверждённой схеме, специалисты такого объекта могут требовать от ОСР устранить подтверждённое несоответствие в пределах его ответственности.

У обычного бытового потребителя технические условия, договор и однолинейная схема, как правило, не устанавливают, какой именно проводник ОСР должен постоянно оставаться фазой L1, L2 или L3.

Что правила требуют после ремонта линии

В документе Правила виконання оперативних перемикань в електроустановках содержится прямое требование:

«Після ремонту лінії або трансформатора, якщо могло статися порушення чергування фаз, необхідно перед увімкненням у роботу перевірити фазування».

Следовательно, после ремонта кабельной муфты, замены кабеля, реконструкции воздушной линии, переподключения трансформатора или ячейки персонал должен проверить фазировку.

Но эта норма обеспечивает правильное и безопасное соединение элементов электросети. Она не устанавливает для каждого частного дома отдельной гарантии сохранения прежнего направления чередования фаз.

Когда необходимо обращаться в ДТЭК или к другому ОСР

Обращение к оператору системы распределения обосновано, если после его работ:

• исчезла хотя бы одна из трёх фаз;
• фазное или межфазное напряжение выходит за допустимые пределы;
• возник значительный перекос напряжения;
• неправильно работает узел коммерческого учёта;
• одновременные проблемы возникли у многих потребителей;
• есть подозрение на неправильное или опасное соединение участков сети;
• фактическое подключение не соответствует действующей схеме или маркировке ОСР;
• изменение влияет на два ввода, параллельную работу источников, генератор, АВР или релейную защиту.

Не следует сразу требовать от ОСР раскапывать кабель или переделывать конкретную муфту. Потребитель вправе требовать проверки и нормативного результата, но не определяет способ ремонта сети.

Как правильно сформулировать обращение

После проведения ремонтных работ на электрической сети трёхфазное оборудование по адресу __________ перестало принимать внешнюю сеть и сообщает об ошибке фазировки.

Прошу проверить:

• наличие всех трёх фаз в точке распределения;
• величину фазного и межфазного напряжения;
• отсутствие опасной несимметрии напряжения;
• правильность соединений и фазировки после ремонтных работ;
• соответствие фактического подключения действующей схеме ОСР.

Прошу предоставить письменные результаты проверки и сообщить, выявлены ли нарушения параметров электроснабжения или ошибки подключения на стороне ОСР.

Если ОСР подтвердит отсутствие фазы, ненормативное напряжение, опасную несимметрию или другую ошибку в своей сети, он должен устранить это нарушение.

Если все три фазы присутствуют, напряжение соответствует нормам, а проблема заключается только в другом направлении чередования, у ОСР может отсутствовать нормативная обязанность перестраивать сеть для отдельного частного электроприёмника.

Когда необходимо вызвать электрика

Типичная бытовая ситуация выглядит следующим образом:

1. До ремонта инвертор, насос или тепловой насос работал.
2. После ремонта появилась ошибка чередования фаз.
3. Все три фазы присутствуют.
4. Фазное и межфазное напряжение соответствуют норме.
5. Во внутренней электроустановке работы не проводились.
6. Конкретное чередование фаз документами не закреплено.
7. Проблему можно безопасно устранить после границы ответственности ОСР.

В таком случае практическое решение — привлечь квалифицированного электрика и локально привести чередование фаз в соответствие с требованиями оборудования.

Электрик должен:

1. проверить направление чередования специальным указателем фаз;
2. определить границу ответственности и безопасное место переподключения;
3. обесточить электроустановку;
4. поменять местами любые две фазы;
5. проверить работу оборудования;
6. восстановить правильную маркировку проводников;
7. при необходимости обновить однолинейную схему.

Переподключение должно выполняться после границы ответственности ОСР, вне опломбированных цепей и без вмешательства в средство коммерческого учёта.

Особенности трёхфазных инверторов

Для обычного трёхфазного двигателя часто достаточно переставить две фазы на выделенной линии. Для гибридного инвертора такая операция требует дополнительной проверки.

Необходимо учитывать:

• внешний Smart Meter;
• трансформаторы тока;
• привязку измерительных каналов к L1, L2 и L3;
• резервный выход инвертора;
• генератор;
• автоматический ввод резерва — АВР;
• возможность обратной подачи напряжения от аккумуляторов;
• настройки трёхфазной группы инверторов.

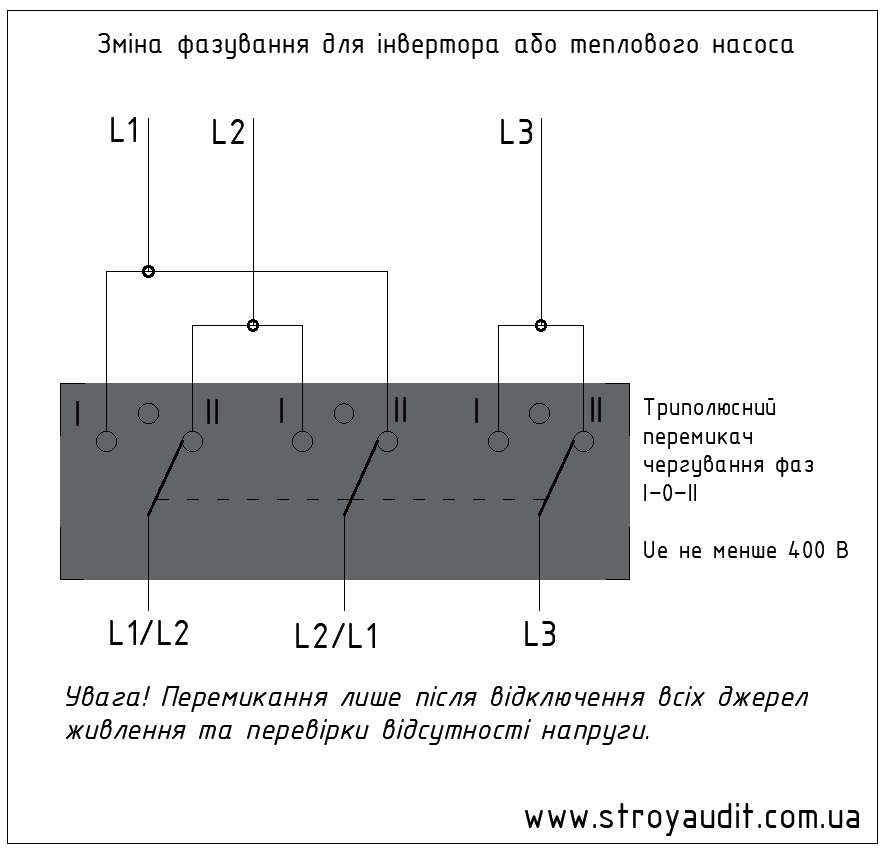

Техническое решение: ручной переключатель чередования фаз I–0–II

Чтобы после очередного ремонта электросети не выполнять повторное переподключение проводов, во внутренней электроустановке можно предусмотреть специальный трёхполюсный переключатель чередования фаз.

Принцип работы:

• положение I: на оборудование подаётся L1–L2–L3;
• положение 0: все три фазы отключены;
• положение II: на оборудование подаётся L2–L1–L3.

Требования к переключателю

Переключатель должен:

• иметь три силовых полюса;
• иметь три положения I–0–II;
• быть рассчитанным на рабочее напряжение не менее 400 В;
• соответствовать номинальному току линии;
• соответствовать характеру нагрузки и категории применения;
• иметь открытый переход — break before make;
• в положении «0» разрывать все три фазы;
• устанавливаться после границы ответственности ОСР;
• не располагаться в опломбированной части щита;
• быть отображённым на однолинейной схеме электроустановки.

Защитный проводник PE никогда не коммутируется. Необходимость коммутации нейтрального проводника N определяется схемой конкретного оборудования. Если требуется переключать также нейтраль, применяется соответствующий четырёхполюсный аппарат.

Почему не рекомендуется обычный двухполюсный переключатель

Двухполюсный переключатель технически может поменять местами две фазы, оставив третью фазу подключённой напрямую.

Однако в его нулевом положении третья фаза может оставаться на оборудовании. Поэтому положение «0» не обеспечивает полного отключения трёхфазного электроприёмника и может вводить пользователя или электрика в заблуждение.

Для стационарной щитовой схемы предпочтение следует отдавать трёхполюсному аппарату, который в положении «0» разрывает все три фазы.

Правила безопасного переключения

Во время монтажа, ремонта или изменения внутренних соединений необходимо отключить все возможные источники питания и проверить отсутствие напряжения.

Для системы с резервным питанием источниками напряжения могут быть:

• внешняя электросеть;
• инвертор;
• аккумуляторная батарея;
• генератор;
• резервный ввод;
• солнечная электростанция.

Порядок переключения должен определить электрик или проектировщик и зафиксировать его в краткой инструкции возле щита.

Реле контроля фаз: когда оно необходимо

Ручной переключатель не является защитным устройством. Он только позволяет изменить направление чередования фаз.

Реле контроля фаз может:

• обнаружить неправильное чередование;
• заблокировать запуск двигателя в противоположном направлении;
• отключить оборудование при исчезновении одной фазы;
• реагировать на опасную несимметрию или отклонение напряжения.

Для насосов, компрессоров и других трёхфазных двигателей такая защита целесообразна.

Многие современные трёхфазные инверторы и тепловые насосы уже имеют штатный контроль фаз. Перед установкой дополнительного внешнего реле необходимо проверить документацию производителя и согласовать схему с квалифицированным специалистом.

Что делать ОСМД, кооперативу или управляющему

Если изменение чередования фаз повлияло на весь многоквартирный дом, насосную станцию, тепловой пункт или общую инверторную систему, не следует отдельно менять фазы в каждой квартире.

Необходимо:

1. проверить фазировку на границе с ОСР;
2. проверить фазировку на вводе во вводно-распределительное устройство — ВРУ;
3. определить, где именно возникло изменение;
4. проверить общедомовые трёхфазные электроприёмники;
5. при необходимости централизованно поменять две фазы во внутренней сети;
6. проверить насосы, лифты, вентиляцию, генераторы, АВР и инверторы;
7. обновить маркировку и однолинейную схему.

Распространённые ошибочные утверждения

«До ремонта всё работало, поэтому ДТЭК обязан вернуть всё как было»

Это достаточное основание для проверки, но не автоматическое доказательство права требовать реконструкции сети. Сначала необходимо установить, нарушены ли нормативные параметры или действующая схема ОСР.

«Если инвертор показывает ошибку, электроэнергия некачественная»

Ошибка подтверждает несоответствие между фактическим чередованием и требованиями оборудования. Она не доказывает автоматически нарушение документа Кодекс систем розподілу.

«У меня дорогое оборудование, поэтому ОСР обязан его учитывать»

Стоимость инвертора, насоса или теплового насоса не создаёт дополнительной категории надёжности и не устанавливает отдельной гарантии фазировки.

«Небытовой потребитель всегда может требовать восстановления фаз»

Сам статус предприятия этого не гарантирует. Важно, определена ли фазная привязка проектной, исполнительной, оперативной или договорной документацией.

Вывод

Общие нормы не устанавливают для обычного бытового потребителя отдельной гарантии неизменности чередования фаз после ремонта или реконструкции электросети.

Поэтому:

1. ошибка Phase sequence является основанием проверить сеть, но не автоматическим основанием требовать раскопки кабеля;
2. ОСР должен обеспечивать наличие предусмотренных договором фаз и нормативные характеристики напряжения;
3. если обнаружено нарушение на стороне ОСР, он должен его устранить;
4. если все параметры соответствуют нормам, а изменилось только направление чередования, проблему обычно устраняют после границы ответственности;
5. для локальной корректировки можно предусмотреть трёхполюсный переключатель I–0–II, правильно подобранный по напряжению, току и характеру нагрузки;
6. для двигателей целесообразен контроль чередования фаз, а для инверторов схема должна соответствовать документации производителя;
7. если фазная привязка документально определена, потребитель может требовать соответствия утверждённой схеме.

Дорогой трёхфазный инвертор, насос или тепловой насос не создаёт для бытового потребителя права требовать реконструкции сети ОСР. Но чувствительное оборудование целесообразно заранее защитить и предусмотреть безопасный способ локальной корректировки чередования фаз.
