ДТЕК/ОСР змінив чергування фаз після ремонту: що робити власнику інвертора, насоса чи теплового насоса

Після ремонту електромережі побутовий споживач може зіткнутися з незвичною ситуацією: електропостачання відновлено, усі три фази присутні, напруга нормальна, але трифазне обладнання перестало працювати.

Однією з можливих причин є те, що під час ремонту лінії оператор системи розподілу — ОСР, наприклад ДТЕК, — поміняв місцями дві фази. Унаслідок цього змінився напрямок їх чергування.

Головна відповідь для побутового споживача

Оператор системи розподілу повинен забезпечити побутовому споживачу:

• передбачену договором кількість фаз;
• нормативну фазну та міжфазну напругу;
• нормативну частоту;
• допустиму несиметрію трифазної напруги;
• інші встановлені показники якості електричної енергії.

Водночас у загальних нормах для побутового приєднання немає окремого гарантованого показника, який зобов’язував би ОСР після кожного ремонту зберігати саме той напрямок чергування фаз, до якого раніше було підключене приватне обладнання.

Тому повідомлення інвертора Phase sequence, Reverse phase або Phase rotation error є підставою перевірити мережу, але саме по собі не дає побутовому споживачу права вимагати повторного розкопування кабелю, перероблення муфти або реконструкції лінії ОСР.

Що саме гарантують норми якості електроенергії

Кодекс систем розподілу вимагає, щоб характеристики напруги у точці приєднання відповідали чинним нормативним вимогам, зокрема ДСТУ EN 50160:2023.

Контролюються, зокрема:

• величина напруги;
• частота;
• провали та переривання напруги;
• флікер;
• гармонічні спотворення;
• несиметрія трифазної напруги.

Але контроль якості напруги не слід автоматично прирівнювати до гарантії незмінності «історичного» чергування фаз у конкретному приватному будинку.

Якщо всі три фази присутні, напруга відповідає нормам, небезпечної несиметрії немає, а конкретна фазна прив’язка не закріплена документацією, ОСР може вважати свою мережу технічно справною, навіть якщо приватний інвертор або двигун очікує інший напрямок чергування.

Чи впливає категорія надійності електропостачання

Категорії надійності електропостачання — І, ІІ та ІІІ — безпосередньо не встановлюють різних гарантій чергування фаз.

Вони визначають насамперед:

• кількість незалежних джерел живлення;
• необхідність резервного вводу;
• допустиму тривалість перерви електропостачання;
• необхідність автоматичного введення резерву;
• вимоги до автономного або аварійного живлення.

Проте вища категорія надійності опосередковано впливає на ситуацію. Лікарня, метрополітен, об’єкт критичної або оборонної інфраструктури може мати два чи більше вводів, генератори, АВР, релейний захист, трансформатори та докладну оперативну документацію.

У таких схемах відповідність L1, L2 і L3, взаємне фазування вводів та умови перемикання між джерелами можуть бути зафіксовані проєктною, виконавчою або оперативною документацією.

Якщо після ремонту фактичне фазування перестало відповідати затвердженій схемі, фахівці такого об’єкта можуть вимагати від ОСР усунути підтверджену невідповідність у межах його відповідальності.

У звичайного побутового споживача технічні умови, договір та однолінійна схема зазвичай не встановлюють, який саме провідник ОСР повинен постійно залишатися фазою L1, L2 або L3.

Що правила вимагають після ремонту лінії

У Правилах виконання оперативних перемикань в електроустановках міститься пряма вимога:

«Після ремонту лінії або трансформатора, якщо могло статися порушення чергування фаз, необхідно перед увімкненням у роботу перевірити фазування».

Отже, після ремонту кабельної муфти, заміни кабелю, реконструкції повітряної лінії, перепідключення трансформатора або комірки персонал повинен перевірити фазування.

Але ця норма забезпечує правильне та безпечне з’єднання елементів електромережі. Вона не встановлює для кожного приватного будинку окремої гарантії збереження попереднього напрямку чергування фаз.

Коли потрібно звертатися до ДТЕК або іншого ОСР

Звернення до оператора системи розподілу є обґрунтованим, якщо після його робіт:

• зникла хоча б одна з трьох фаз;
• фазна або міжфазна напруга виходить за допустимі межі;
• виник значний перекіс напруги;
• неправильно працює вузол комерційного обліку;
• одночасні проблеми виникли у багатьох споживачів;
• є підозра на неправильне або небезпечне з’єднання ділянок мережі;
• фактичне підключення не відповідає чинній схемі або маркуванню ОСР;
• зміна впливає на два вводи, паралельну роботу джерел, генератор, АВР або релейний захист.

Не варто одразу вимагати від ОСР розкопувати кабель або переробляти конкретну муфту. Споживач має право вимагати перевірки та нормативного результату, але не визначає спосіб ремонту мережі.

Як правильно сформулювати звернення

Після проведення ремонтних робіт на електричній мережі трифазне обладнання за адресою __________ перестало приймати зовнішню мережу та повідомляє про помилку фазування.

Прошу перевірити:

• наявність усіх трьох фаз у точці розподілу;
• величину фазної та міжфазної напруги;
• відсутність небезпечної несиметрії напруги;
• правильність з’єднань і фазування після ремонтних робіт;
• відповідність фактичного підключення чинній схемі ОСР.

Прошу надати письмові результати перевірки та повідомити, чи виявлені порушення параметрів електропостачання або помилки підключення на стороні ОСР.

Якщо ОСР підтвердить відсутність фази, ненормативну напругу, небезпечну несиметрію або іншу помилку у своїй мережі, він повинен усунути це порушення.

Якщо всі три фази присутні, напруга відповідає нормам, а проблема полягає лише в іншому напрямку чергування, ОСР може не мати нормативного обов’язку перебудовувати мережу для приватного електроприймача.

Коли потрібно викликати електрика

Типова побутова ситуація виглядає так:

1. До ремонту інвертор, насос або тепловий насос працював.
2. Після ремонту з’явилася помилка чергування фаз.
3. Усі три фази присутні.
4. Фазна та міжфазна напруга відповідають нормі.
5. У внутрішній електроустановці роботи не проводилися.
6. Конкретне чергування фаз документами не закріплене.
7. Проблему можна безпечно усунути після межі відповідальності ОСР.

У такому випадку практичне рішення — залучити кваліфікованого електрика і локально привести чергування фаз у відповідність до вимог обладнання.

Електрик повинен:

1. перевірити напрямок чергування спеціальним покажчиком фаз;
2. визначити межу відповідальності та безпечне місце перепідключення;
3. знеструмити електроустановку;
4. поміняти місцями будь-які дві фази;
5. перевірити роботу обладнання;
6. відновити правильне маркування провідників;
7. за потреби оновити однолінійну схему.

Перепідключення повинно виконуватися після межі відповідальності ОСР, поза опломбованими колами та без втручання у засіб комерційного обліку.

Особливості трифазних інверторів

Для звичайного трифазного двигуна часто достатньо переставити дві фази на його виділеній лінії. Для гібридного інвертора така операція потребує додаткової перевірки.

Потрібно врахувати:

• зовнішній Smart Meter;
• трансформатори струму;
• прив’язку вимірювальних каналів до L1, L2 і L3;
• резервний вихід інвертора;
• генератор;
• автоматичне введення резерву;
• можливість зворотного живлення від акумуляторів;
• налаштування трифазної групи інверторів.

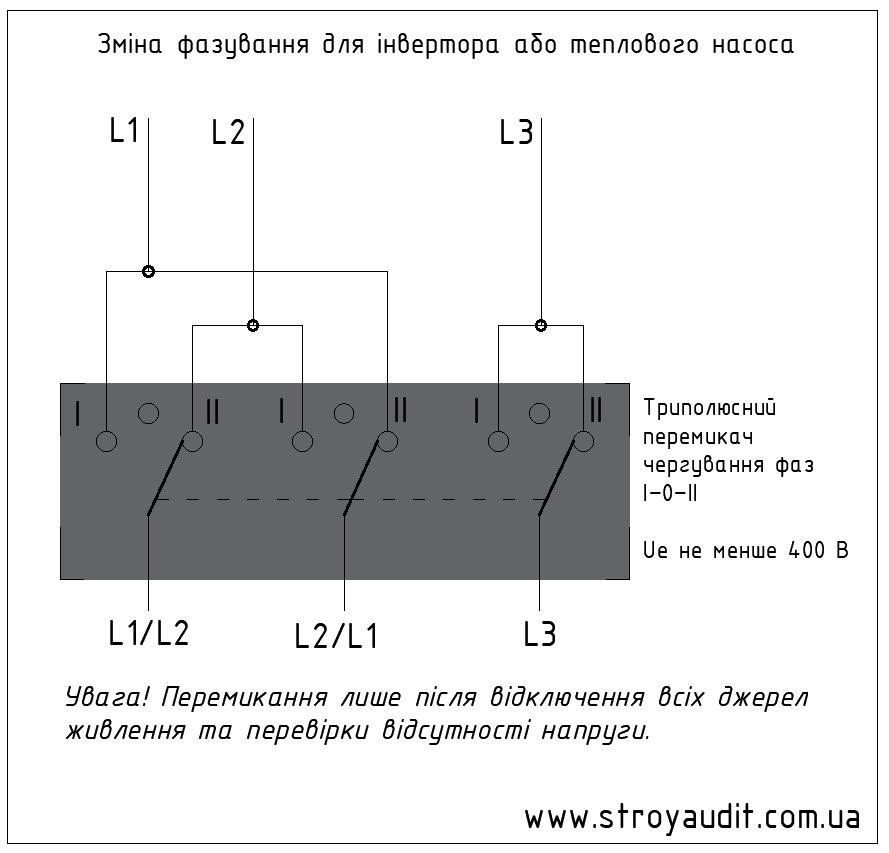

Технічне рішення: ручний перемикач чергування фаз I–0–II

Щоб після чергового ремонту електромережі не виконувати повторне перепідключення проводів, у внутрішній електроустановці можна передбачити спеціальний триполюсний перемикач чергування фаз.

Принцип роботи:

• положення I: на обладнання подається L1–L2–L3;
• положення 0: усі три фази відключені;
• положення II: на обладнання подається L2–L1–L3.

Вимоги до перемикача

Перемикач повинен:

• мати три силові полюси;
• мати три положення I–0–II;
• бути розрахованим на робочу напругу не менше 400 В;
• відповідати номінальному струму лінії;
• відповідати характеру навантаження та категорії застосування;
• мати відкритий перехід — break before make;
• у положенні «0» розривати всі три фази;
• встановлюватися після межі відповідальності ОСР;
• не розташовуватися в опломбованій частині щита;
• бути відображеним в однолінійній схемі електроустановки.

Захисний провідник PE ніколи не комутується. Необхідність комутації нейтрального провідника N визначається схемою конкретного обладнання. Якщо потрібно перемикати також нейтраль, застосовують відповідний чотириполюсний апарат.

Чому не рекомендується звичайний двополюсний перемикач

Двополюсний перемикач технічно може переставити місцями дві фази, залишивши третю фазу підключеною напряму.

Але в його нульовому положенні третя фаза може залишатися на обладнанні. Тому положення «0» не забезпечує повного відключення трифазного електроприймача та може вводити користувача або електрика в оману.

Для стаціонарної щитової схеми перевагу слід надавати триполюсному апарату, який у положенні «0» розриває всі три фази.

Правила безпечного перемикання

Під час монтажу, ремонту або зміни внутрішніх з’єднань необхідно відключити всі можливі джерела живлення та перевірити відсутність напруги.

Для системи з резервним живленням джерелами напруги можуть бути:

• зовнішня електромережа;
• інвертор;
• акумуляторна батарея;
• генератор;
• резервний ввід;
• сонячна електростанція.

Порядок перемикання повинен визначити електрик або проєктувальник і зафіксувати у короткій інструкції біля щита.

Реле контролю фаз: коли воно потрібне

Ручний перемикач не є захисним пристроєм. Він лише дозволяє змінити напрямок чергування фаз.

Реле контролю фаз може:

• виявити неправильне чергування;
• заблокувати запуск двигуна у протилежному напрямку;
• відключити обладнання при зникненні однієї фази;
• реагувати на небезпечну несиметрію або відхилення напруги.

Для насосів, компресорів та інших трифазних двигунів такий захист доцільний.

Багато сучасних трифазних інверторів і теплових насосів уже мають штатний контроль фаз. Перед встановленням додаткового зовнішнього реле потрібно перевірити документацію виробника та погодити схему з кваліфікованим фахівцем.

Що робити ОСББ, кооперативу або управителю

Якщо зміна чергування фаз вплинула на весь багатоквартирний будинок, насосну станцію, тепловий пункт або спільну інверторну систему, не потрібно окремо міняти фази в кожній квартирі.

Необхідно:

1. перевірити фазування на межі з ОСР;
2. перевірити фазування на вводі у ВРП;
3. визначити, де саме виникла зміна;
4. перевірити загальнобудинкові трифазні електроприймачі;
5. за потреби централізовано змінити дві фази у внутрішній мережі;
6. перевірити насоси, ліфти, вентиляцію, генератори, АВР та інвертори;
7. оновити маркування й однолінійну схему.

Поширені помилкові твердження

«До ремонту все працювало, тому ДТЕК зобов’язаний повернути все як було»

Це достатня підстава для перевірки, але не автоматичний доказ права вимагати реконструкції мережі. Спочатку потрібно встановити, чи порушені нормативні параметри або чинна схема ОСР.

«Якщо інвертор показує помилку, електроенергія неякісна»

Помилка підтверджує невідповідність між фактичним чергуванням і вимогами обладнання. Вона не доводить автоматично порушення Кодексу систем розподілу.

«У мене дороге обладнання, тому ОСР зобов’язаний його враховувати»

Вартість інвертора, насоса або теплового насоса не створює додаткової категорії надійності та не встановлює окремої гарантії фазування.

«Непобутовий споживач завжди може вимагати відновлення фаз»

Сам статус підприємства цього не гарантує. Важливо, чи визначена фазна прив’язка проєктною, виконавчою, оперативною або договірною документацією.

Висновок

Загальні норми не встановлюють для звичайного побутового споживача окремої гарантії незмінності чергування фаз після ремонту або реконструкції електромережі.

Тому:

1. помилка Phase sequence є підставою перевірити мережу, але не автоматичною підставою вимагати розкопування кабелю;
2. ОСР повинен забезпечувати наявність передбачених договором фаз і нормативні характеристики напруги;
3. якщо виявлено порушення на стороні ОСР, він повинен його усунути;
4. якщо всі параметри відповідають нормам, а змінився лише напрямок чергування, проблему зазвичай усувають після межі відповідальності;
5. для локального коригування можна передбачити триполюсний перемикач I–0–II, правильно підібраний за напругою, струмом і характером навантаження;
6. для двигунів доцільний контроль чергування фаз, а для інверторів схема має відповідати документації виробника;
7. якщо фазна прив’язка документально визначена, споживач може вимагати відповідності затвердженій схемі.

Дорогий трифазний інвертор, насос або тепловий насос не створює для побутового споживача права вимагати реконструкції мережі ОСР. Але чутливе обладнання доцільно заздалегідь захистити та передбачити безпечний спосіб локального коригування чергування фаз.
