Яка найкраща, найтепла, найінерційніша, найакумулююча стіна.

У преміальному індивідуальному будівництві компроміси між товщиною стіни, енергоефективністю та бюджетними обмеженнями відходять на другий план. Основна мета таких проєктів — створення максимального запасу міцності, бездоганного внутрішнього мікроклімату, високого рівня звукоізоляції та виняткової теплової інерції (здатності будівлі тривалий час зберігати тепло взимку або прохолоду влітку в разі вимкнення систем клімат-контролю).

У цьому дослідному матеріалі розглянуто чотири преміальні багатошарові пироги стін із важким вентильованим фасадом із клінкерної цегли 120 мм та товстим шаром фасадної мінеральної вати 150 мм — від класичних матеріалоємних рішень до технологічних інженерних концепцій проєкту Zerohouse.com.ua.

1. Вихідні дані та теплофізичні характеристики матеріалів

Для забезпечення абсолютної прозорості та точності розрахунків у таблиці нижче наведено фізико-механічні параметри використаних матеріалів у розрахункових умовах експлуатації (згідно з ДБН В.2.6-31:2021 та ДСТУ EN ISO 6946). Усі підсумкові значення R і U у статті прораховано напряму за цією таблицею за формулою R = R_si + Σ(d/λ) + R_se, де R_si = 0,13 м²·К/Вт, R_se = 0,04 м²·К/Вт; шар клінкерної цегли та вентильований зазор у розрахунок R не входять.

2. Конструктивні варіанти та розрізи стін

В усіх чотирьох варіантах зовнішній захисно-декоративний контур залишається ідентичним:

• Зовнішній шар: Пустотіла клінкерна цегла «Керамія» (120 мм).
• Вентиляційний зазор: Вентильований повітряний прошарок (50 мм) для відведення вологи.
• Теплоізоляція: Фасадна базальтова мінеральна вата Rockwool (150 мм).

Варіант 1: Стіна в 1,5 суцільної цегли (380 мм) + вапняна штукатурка

Конструкція, що спирається на класичну капітальну матеріалоємність. Внутрішній несучий блок виконано повністю з важкої повнотілої цегли.

• 120 мм — Клінкерна цегла «Керамія» (пустотіла)
• 50 мм — Вентильований повітряний зазор
• 150 мм — Мінеральна вата Rockwool (145 кг/м³)
• 380 мм — Повнотіла жовта цегла М75 (1,5 цегли)
• 25 мм — Вапняна штукатурка

Загальна товщина пирога: 725 мм | Розрахункова маса 1 м² стіни: ~914 кг

Варіант 2: Стіна з газоблоку 400 мм + гіпсова штукатурка

Конструкція з акцентом на високий опір теплопередачі за рахунок пористої структури газобетону D400.

• 120 мм — Клінкерна цегла «Керамія» (пустотіла)
• 50 мм — Вентильований повітряний зазор
• 150 мм — Мінеральна вата Rockwool (145 кг/м³)
• 400 мм — Газобетонний блок D400
• 25 мм — Гіпсова штукатурка

Загальна товщина пирога: 745 мм | Розрахункова маса 1 м² стіни: ~375 кг

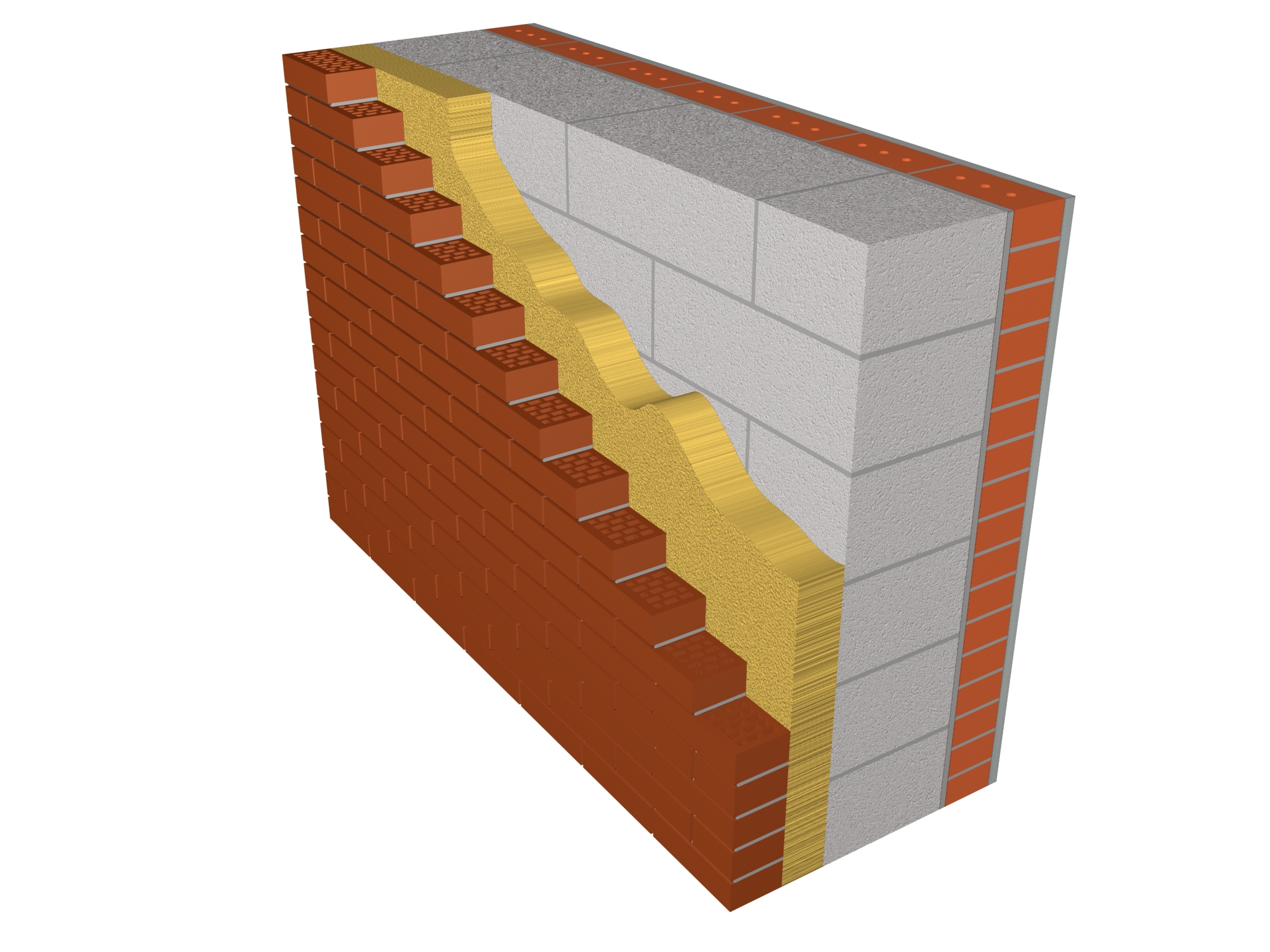

Варіант 3: Концепція Zerohouse (Газоблок 400 мм + Цегляне ядро 120 мм)

Преміальний пиріг стіни, який пропонує проєкт Zerohouse.com.ua для будівництва пасивних будинків. Гібридна конструкція поєднує високий опір теплопередачі товстого газоблоку та високу теплоакумуляцію внутрішньої цегляної стіни.

• 120 мм — Клінкерна цегла «Керамія» (пустотіла)
• 50 мм — Вентильований повітряний зазор
• 150 мм — Мінеральна вата Rockwool (145 кг/м³)
• 400 мм — Газобетонний блок D400
• 120 мм — Повнотіла жовта цегла М75 (внутрішнє акумуляційне ядро)
• 25 мм — Гіпсова штукатурка

Загальна товщина пирога: 865 мм | Розрахункова маса 1 м² стіни: ~591 кг

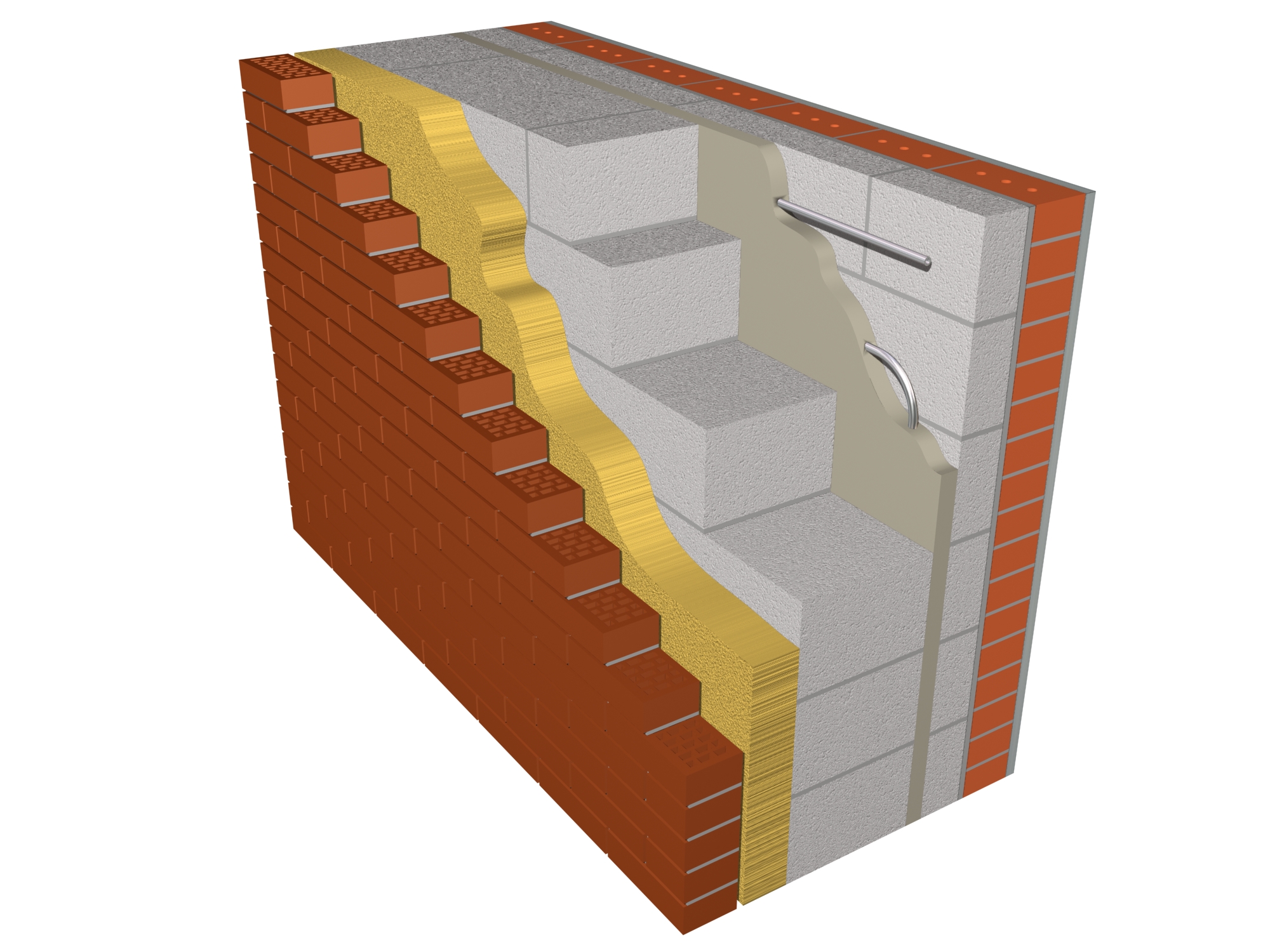

Варіант 4: Суперпреміум Zerohouse (985 мм з активованою системою опалення/охолодження)

Найдосконаліша конфігурація від Zerohouse.com.ua з технологією TABS (Thermally Activated Building Structures). Усередину стінового пирога інтегровано 45-міліметровий цементно-піщаний шар із гідравлічними трубами стінового опалення та охолодження.

• 120 мм — Клінкерна цегла «Керамія» (пустотіла)
• 50 мм — Вентильований повітряний зазор
• 150 мм — Мінеральна вата Rockwool (145 кг/м³)
• 375 мм — Газобетонний блок D400
• 45 мм — Цементно-піщаний шар (з вбудованими трубами опалення/охолодження)
• 100 мм — Газобетонний блок D500
• 120 мм — Повнотіла жовта цегла М75
• 25 мм — Гіпсова штукатурка

Загальна товщина пирога: 985 мм | Розрахункова маса 1 м² стіни: ~712 кг

3. Зведена порівняльна таблиця характеристик

*Примітка: У розрахунках опору теплопередачі відповідно до ДСТУ EN ISO 6946 та ДБН В.2.6-31:2021 шар зовнішньої клінкерної цегли та вентильований прошарок не враховуються в підсумковий опір R через наявність вентиляційного продуху. Значення R і U перераховані напряму за таблицею λ у розділі 1 і повністю узгоджені з нею.*

¹ Примітка: Внутрішня теплоємність C_int розрахована для матеріальних шарів усередині теплоізоляційного контуру. У Варіанті 4 теплоємність є динамічно активованою за рахунок вбудованого гідравлічного контуру.
² Примітка: Значення R_w подано як розрахункові інженерні оцінки на основі сумарної поверхневої щільності конструкцій та багатошарового звукопоглинання (згідно з ДБН В.1.1-31), а не як результат акустичних вимірювань конкретного об'єкта.

4. Детальний інженерний аналіз системи TABS у Варіанті 4

Інтеграція труб водяного контуру в 45-міліметровий цементно-піщаний шар між ізоляційними та акумулюючими шарами змінює принцип роботи кліматичної системи з конвективного (традиційні батареї/кондиціонери) на м'який променевий (радіаційний).

Фізика роботи та переваги променевого мікроклімату

• Взимку (Опалення): У труби подається низькотемпературний носій (+28 °C... +32 °C). Цементно-піщаний прошарок та суміжні масивні шари рівномірно прогріваються і випромінюють інфрачервоне тепло всередину приміщення.
• Влітку (Охолодження): У труби подається вода з температурою (+16 °C... +18 °C). Стіна поглинає надлишкове тепло з приміщення, працюючи як масштабний холодний акумулятор без протягів та шуму кондиціонерів.
• Максимальний COP теплових насосів: Робота з низькими температурами носія дозволяє геотермальним чи повітряним тепловим насосам працювати з високим паспортним коефіцієнтом COP = 5,0... 6,0+ за стандартних тестових умов (реальний сезонний SCOP на конкретному об'єкті зазвичай нижчий за пікові паспортні значення).
• Режим Free Cooling (Пасивне охолодження): Улітку охолоджувальна рідина може циркулювати безпосередньо між свердловинами в ґрунті (+10 °C... +12 °C) та стінами, взагалі без включення компресора теплового насоса. Орієнтовні витрати електроенергії зводяться лише до роботи циркуляційного насоса (близько 40–80 Вт на весь будинок, залежно від кількості контурів і конкретної моделі насоса).

5. Практичність та відсутність обмежень при монтажі

Нерідко виникає занепокоєння щодо безпеки свердління стін із внутрішніми гідравлічними трубами (для навішування важких меблів, кухонних шаф чи телевізорів). У Варіанті 4 це питання вирішено конструктивно:

6. Відповідність чинній нормі України

Відповідно до ДБН В.2.6-31:2021, мінімально допустимий опір теплопередачі для зовнішніх стін у I температурній зоні України становить Rq min = 4,00 м²·К/Вт. Ця вимога станом на серпень 2026 року залишається чинною.

• Варіант 1 (R = 4,92): Перевищує норматив України на 23,0%.
• Варіант 2 (R = 8,11): Перевищує норматив України на 102,8%.
• Варіант 3 Zerohouse Passive (R = 8,28): Перевищує норматив України на 107%.
• Варіант 4 Zerohouse Superpremium (R = 8,87): Перевищує норматив України на 121,8%.

7. Вимоги ЄС до теплоізоляції та критерії пасивного будинку

Це питання варто розділити на дві окремі речі, які часто плутають: обов'язкові будівельні норми (встановлюють мінімум, який має виконати кожен новобудований будинок) і добровільний стандарт пасивного будинку (це вищий, необов'язковий рівень, який компанії обирають для преміальних проєктів).

7.1. Обов'язкові норми: рівень ЄС і рівень України

На рівні Європейського Союзу немає єдиного числового значення опору теплопередачі стіни, обов'язкового для всіх країн-членів. Чинна Директива про енергетичну ефективність будівель (EPBD, Регламент (ЄС) 2024/1275) встановлює вимогу, що всі нові будівлі мають бути «будівлями з нульовим рівнем викидів» (Zero-Emission Buildings) — для нових будівель у публічній власності з 2028 року, для решти нових будівель з 2030 року. Ця вимога визначається через відсутність викидів від копалин палив на об'єкті та загальну енергоефективність будівлі (первинну енергію, кВт·год/(м²·рік)), а не через фіксований показник R чи U окремої стіни. Конкретні мінімальні вимоги до окремих конструкцій (у т.ч. до стін) кожна країна-член ЄС встановлює у власних національних будівельних нормах, і вони відрізняються за кліматичними зонами.

Для порівняння, в Україні чинною є норма ДБН В.2.6-31:2021 з мінімально допустимим опором теплопередачі стіни Rq min = 4,00 м²·К/Вт для I температурної зони (Київська область), що й використано в розділі 6 вище.

7.2. Добровільний стандарт Passive House (Passivhaus)

Стандарт пасивного будинку розроблено Passive House Institute (PHI, Дармштадт, Німеччина) і використовують у більшості країн ЄС як добровільний орієнтир преміальної енергоефективності. Він не є частиною директиви ЄС і не замінює обов'язкові національні норми — це окрема незалежна сертифікація. Основні критерії сертифікації:

• Потреба в опаленні (або охолодженні): не більше 15 кВт·год/(м²·рік) корисної площі, або пікове теплове навантаження не більше 10 Вт/м².
• Герметичність: не більше 0,6 повітрообміну за годину при випробувальному перепаді тиску 50 Па (n50 ≤ 0,6 год⁻¹), що підтверджується тестом Blower Door.
• Первинна енергія з відновлюваних джерел (PER): не більше 60 кВт·год/(м²·рік) для базового рівня «Passive House Classic» (є також суворіші рівні «Plus» — до 45 і «Premium» — до 30 кВт·год/(м²·рік), які додатково вимагають власної генерації відновлюваної енергії на об'єкті).
• Тепловий комфорт: температура в приміщеннях влітку не повинна перевищувати 25 °C більш ніж протягом 10% годин року.

Ці критерії стосуються будівлі в цілому і підтверджуються розрахунком в офіційному програмному пакеті PHPP, а не одним показником стіни.

7.3. Яка стіна вважається «придатною для пасивного будинку»

Жодна стіна сама по собі не може бути «сертифікованою як пасивний будинок» — сертифікацію отримує вся будівля. Проте PHI дає орієнтовний критерій для непрозорих огороджувальних конструкцій (стін, дахів, підлог), який використовують на етапі проєктування: для помірного клімату Центральної та Східної Європи рекомендований коефіцієнт теплопередачі становить U ≤ 0,15 Вт/(м²·К), що відповідає опору теплопередачі R ≥ 6,67 м²·К/Вт. Це не жорстка сертифікаційна вимога до кожної стіни (в іншому кліматі чи з іншим балансом по вікнах і вентиляції потрібне значення може відрізнятися), а практичний орієнтир, який традиційно застосовують інженери-проєктувальники пасивних будинків.

За цим орієнтиром із чотирьох досліджених пирогів:

• Варіант 1 (R = 4,92) — не відповідає навіть орієнтовному рівню для пасивного будинку (потрібно ще +1,75 м²·К/Вт).
• Варіант 2 (R = 8,11), Варіант 3 (R = 8,28) та Варіант 4 (R = 8,87) — усі три перевищують орієнтовний рівень 6,67 м²·К/Вт із запасом і за показником стіни підходять як компонент пасивного будинку.

Остаточне підтвердження статусу «пасивний будинок» для конкретного об'єкта в будь-якому випадку вимагає розрахунку всієї будівлі в PHPP, включно з вікнами, вентиляцією з рекуперацією тепла, відсутністю містків холоду та результатом теста на герметичність — сама лише товщина й опір стіни цього не гарантують.

Висновок

Якщо завдання полягає у зведенні будівлі без огляду на кошторис, де пріоритетом є абсолютний термічний комфорт, безшумність, фундаментальна довговічність та незалежність від аварійних відключень енергії:

• Варіант 3 від Zerohouse.com.ua є раціональним пасивним максимумом, що ідеально балансує високу теплоакумуляцію та пасивне енергозбереження, і за показником стіни (R = 8,28) відповідає орієнтовному рівню Passive House Institute для непрозорих конструкцій.
• Варіант 4 від Zerohouse.com.ua являє собою вершину сучасного інженерного мистецтва серед досліджених варіантів. Він перетворює стіну завтовшки майже 1 метр на активний кліматичний щит із показником R = 8,87 м²·К/Вт — це також з запасом перевищує орієнтовний рівень пасивного будинку і забезпечує додатковий комфорт за рахунок вбудованого променевого опалення й охолодження TABS.
